一、產品介紹

　　全采集業務光伏柔性供電設備是配合電力用電信息采集設備供電的戶外光伏后備電源，主要是給各類采集設備（國網專變Ⅰ型、國網專變Ⅱ型、國網專變Ⅲ型、集中器Ⅰ型、集中器Ⅱ型等）做備用電源使用。
　　全采集業務光伏柔性供電設備面向采集設備利用光伏發電，電力電子，邏輯控制，儲能等技術為負載提供可再生、無污染的電能。設備具備手動、自動與市電切換；靈活設置任意工作時間段；內置RS485通訊端口，便于聯網統一進行參數設置；本系統有紅外手持通訊單元，方便現場對系統數據的采集；安裝靈活；耐候性強。滿足于季節性停電用戶，臨時停電用戶等，提高采集設備的在線率。
　　裝置研發原則：
　　A. 綠色能源，清潔無污染
　　B. 可持續性強，安全可靠
　　C. 因地制宜，安裝簡易
　　功能性要求:
　　A. 能夠?qū)崿F(xiàn)市電和蓄電池的自主切換
　　B. 定時控制功能，實現自動可控的定時輸出，多時間段以及單個時間段時長均可設置；
　　C. 持續高效的提供供電需求
　　D. 非功能性要求
　　E. 可靠性要求：能夠適應高低溫、雨淋、暴曬等惡劣戶外安裝環境
　　安全性要求：
　　A. 具備瞬間高電壓雷擊浪涌保護功能。
　　B. 具備任意定時開關機功能；
　　C. 逆變功能具備正弦波逆變輸出，過流，短路，過溫，過欠壓保護等功能。
　　D. 滿足IP54防護等級要求；
　　二、產品構成清單及功能
　　構成部件
　　數量
　　單位
　　功能描述
　　光伏電源機箱
　　1
　　個
　　用于部件之間的安裝
　　太陽能電池板支架(配相應緊固件)
　　1
　　個
　　用于光伏板安裝電線桿或者屋頂
　　機箱支架
　　1
　　套
　　滿足機箱安裝在電桿或者墻壁
　　雙電源轉換器
　　1
　　套
　　滿足市電與光伏電手動、自動切換
　　逆變器
　　1
　　個
　　滿足將蓄電池直流電逆變至220V交流電
　　主控單元
　　1
　　套
　　監控系統數據設置供電時間，可設置2個時間段
　　光伏控制器
　　1
　　只
　　滿足將光伏板電流輸入到蓄電池過程控制
　　包裝箱
　　1
　　套
　　滿足設備運輸、滿足其承重
　　太陽能電池板
　　1
　　個
　　滿足將光轉化為電
　　接線端子排
　　1
　　套
　　滿足所有接線匯集，方便現場安裝
　　紅外線手持單元
　　1/30
　　臺
　　滿足現場快速采集數據
　　RVV護套防水電源線
　　2
　　米
　　三、技術參數
　　項目
　　參數
　　備注
　　外觀尺寸
　　箱體不大于15CM×30CM×40CM
　　安裝方式
　　可壁掛、可抱箍固定于電線桿；安裝簡便
　　顯示面板
　　具備工作狀態顯示面板，可顯示時間，充放電狀態，故障狀態、電池電量，AC輸出狀態等信息
　　顯示語言
　　中文操作界面
　　光伏太陽能板
　　30W
　　電池容量
　　12V/20AH
　　備用時間
　　18h
　　兩路AC220額定輸出
　　AC220V、10W
　　一路直流12V輸出
　　DC12,5V±0.5V、額定電流5A
　　輸出控制
　　定時控制、市電/電源自動、手動切換
　　輸出保護
　　短路保護
　　電池保護功能
　　過充保護、過放保護
　　系統防水
　　IP54
　　環境溫度
　　-25℃~40℃
　　環境濕度
　　<90%
　　抗風力
　　≥150Km/h
　　其他
　　周圍無易燃易爆、腐蝕性及導電介質
　　雷電及過電壓防護
　　雷電電磁脈沖干擾（直擊雷/傳導雷/地電位反擊），雷電及過電壓防護(浪涌過電壓保護)
　　充電模式
　　3階段充電
　　工作電壓
　　12V
　　光伏浮充電壓
　　13.7V（可調）
　　欠壓保護電壓
　　10.5V（可調）
　　欠壓恢復電壓
　　11.5V（可調）
　　光伏電池板電壓
　　≤50V
　　時段控制
　　24小時內任意時段設置、每天至少可設2時段、并且每天可以重復開閉
　　匹配適用性
　　國網用采設備專用，可實現用采系統接入。
　　四、安裝和操作

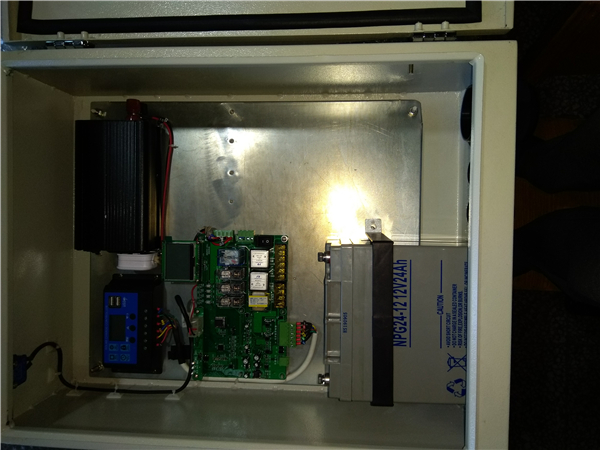

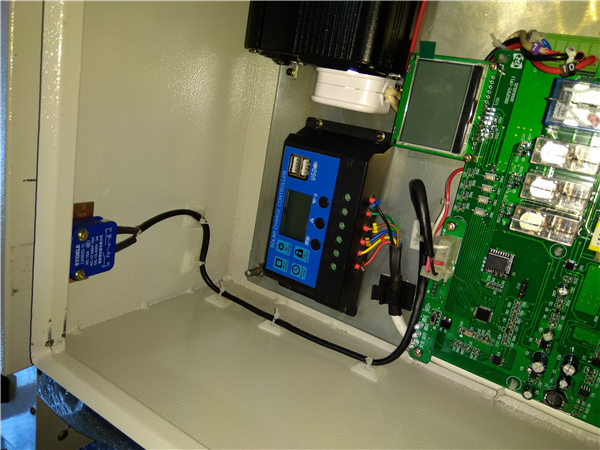

　　3.1機箱內部電池安裝指導    ：
　?、賹㈦姵胤湃胂潴w內部電池盒中
　?、趯惭b壓板規定住電池，然后將所配的螺釘固定擰緊
　?、蹖㈦娫淳€按正負極接好
　　3.2機箱安裝指導：

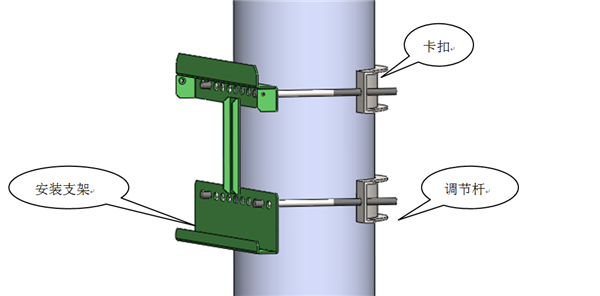

　?、偃缦聢D所示，將安裝支架用調節桿和卡扣固定在電線桿上適當高度。

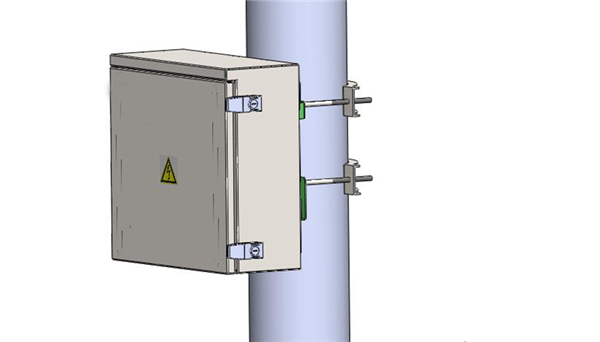

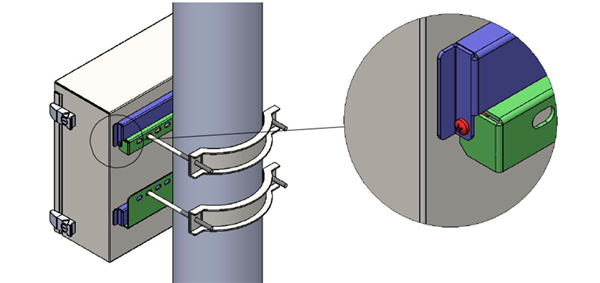

　?、趯C箱掛于安裝支架上，之后按下圖位置用所配的組合螺釘固定。
　?、廴绻窃趬γ嫔习惭b，只需將安裝支架用相應的膨脹螺釘固定在墻上，然后按第二步驟固定機箱。
　　3.3光伏電池板安裝指導：
　　①將支架用螺栓按下圖組裝完成。
　?、趯⒐夥逯Ъ苡每ü堪惭b固定在電線桿上,如下圖。
　?、圩詈髮⒐夥逵寐葆敼潭ㄔ诠夥逯Ъ苌?，完成安裝。
　　注：可根據現場具體情況，可調整第二步驟、第三步驟安裝順序。
　?、苋绻趬γ嫔习惭b，只需將光伏板支架用相應的膨脹螺釘固定在墻上，然后按第二、三步驟依次安裝。
　　3.4 光伏電池板連接
　　固定好機箱與光伏電池板后，需要將光伏電池板用RVV護套防水電源線與控制機箱連接（切記產品內部必須首接電池，再接光伏板）；連接后，光照充足時開始給電池充電。光伏板朝向陽光（南向），與地面夾角45度（天津地區為39度）。
　　1) 市電與負載連接
　　連接好光伏電池板后，將市電、負載與機箱連接，檢查連接是否牢固。
　　五、模式定義
　　光伏電源工作模式有兩種：
　　> 市電模式
　　此模式是該設備接入市電后，輸出是市電。
　　> 逆變模式
　　此模式是將電池中的電經過逆變器逆變后，輸出交流電。當市電斷開，且定時開機的時間達到，輸出才會切換到逆變模式；若市電沒有斷開，即使定時時間達到，輸出也不會切換到逆變模式，在斷開市電或市電停電的情況下按2號鍵可人工轉換到逆變模式。
